Relevé drone et photogrammétrie : inspecter sans échafaudage
Relevé drone et photogrammétrie : inspecter sans échafaudage
Un édifice classé, des façades à vingt mètres de hauteur, un maître d'œuvre qui a besoin d'un relevé précis avant restauration. Monter un échafaudage prend des semaines et coûte une fortune. Voici comment le drone change la donne - et ce que le modèle 3D permet vraiment une fois au sol.
Un édifice classé, des façades à vingt mètres de hauteur, un maître d'œuvre qui a besoin d'un relevé précis avant restauration. Monter un échafaudage prend des semaines et coûte une fortune. Voici comment le drone change la donne - et ce que le modèle 3D permet vraiment une fois au sol.
lundi 25 mai 2026
lundi 25 mai 2026
Le problème de départ : comment inspecter ce qu'on ne peut pas atteindre
Sur un bâtiment ordinaire, inspecter une façade fissurée ou une corniche dégradée est déjà compliqué. Sur un monument historique classé, ça devient un vrai casse-tête logistique. L'édifice est souvent en centre-ville ou dans un espace contraint. La façade fait vingt, trente, parfois cinquante mètres. Les pierres sont fragiles. Et poser un échafaudage sur un monument protégé demande des autorisations, du temps et un budget qui peut facilement dépasser le coût de la restauration elle-même sur des petites sections.
Résultat classique : les maîtres d'œuvre et les architectes des bâtiments de France travaillent longtemps avec des informations partielles. On repère ce qu'on voit depuis le sol à la jumelle, on complète avec quelques photos prises depuis une nacelle mobilisée pour l'occasion, et on s'en remet à l'expérience pour estimer ce qu'on ne voit pas.
Le drone change cette équation. Pas parce qu'il est "innovant" mais parce qu'il permet d'aller physiquement là où ni l'œil ni la caméra ne pouvaient aller, en quelques heures, sans toucher à la pierre.
Ce qu'est la photogrammétrie et ce qu'elle n'est pas

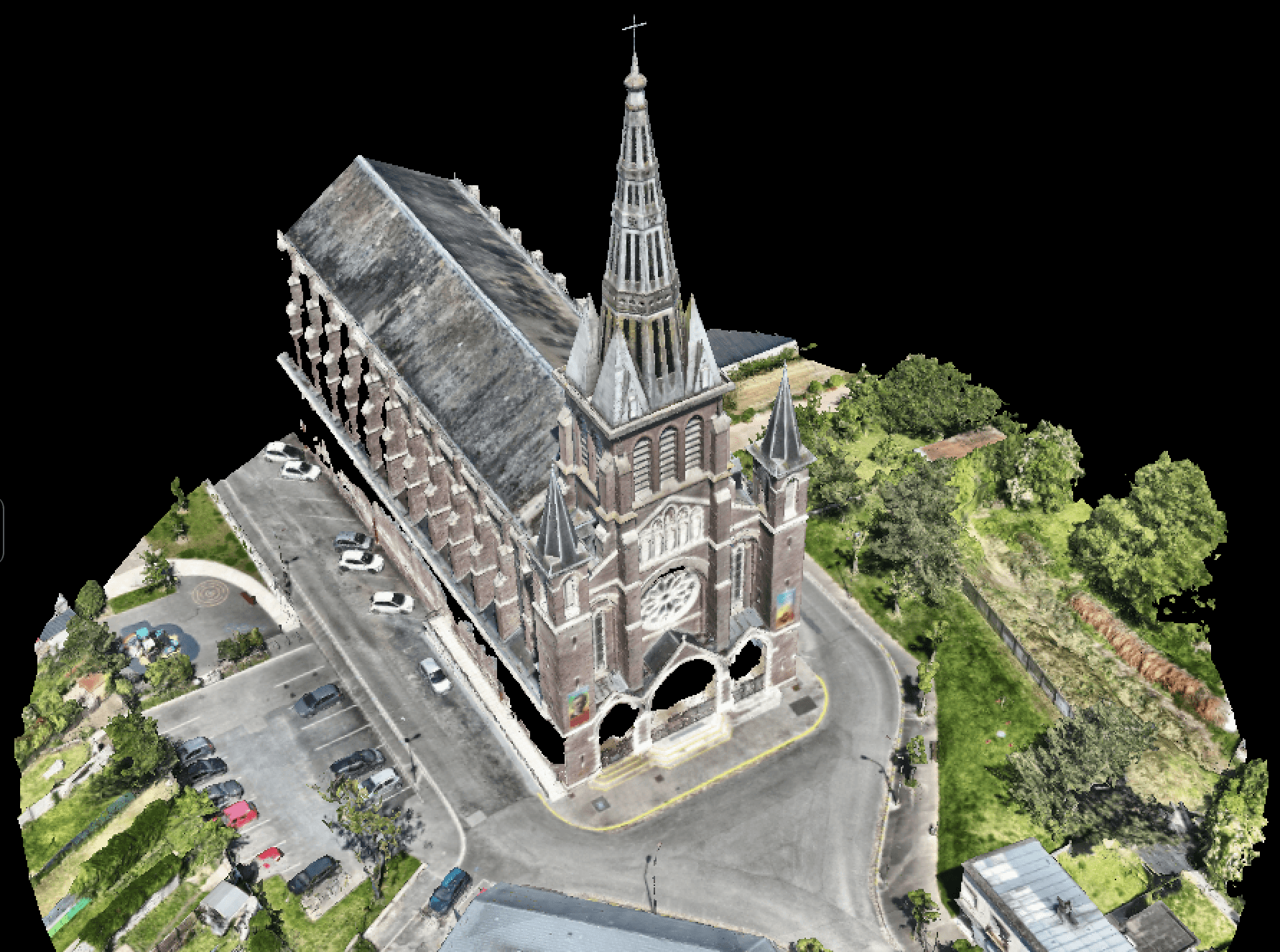

La photogrammétrie, c'est la technique qui consiste à reconstruire une géométrie 3D à partir d'une série de photographies prises sous des angles différents. Le principe est connu depuis longtemps c'est la même logique que la vision stéréoscopique humaine. Ce que le drone apporte, c'est la capacité de collecter ces photographies à n'importe quelle hauteur, sous n'importe quel angle, avec une couverture exhaustive de la surface à modéliser.

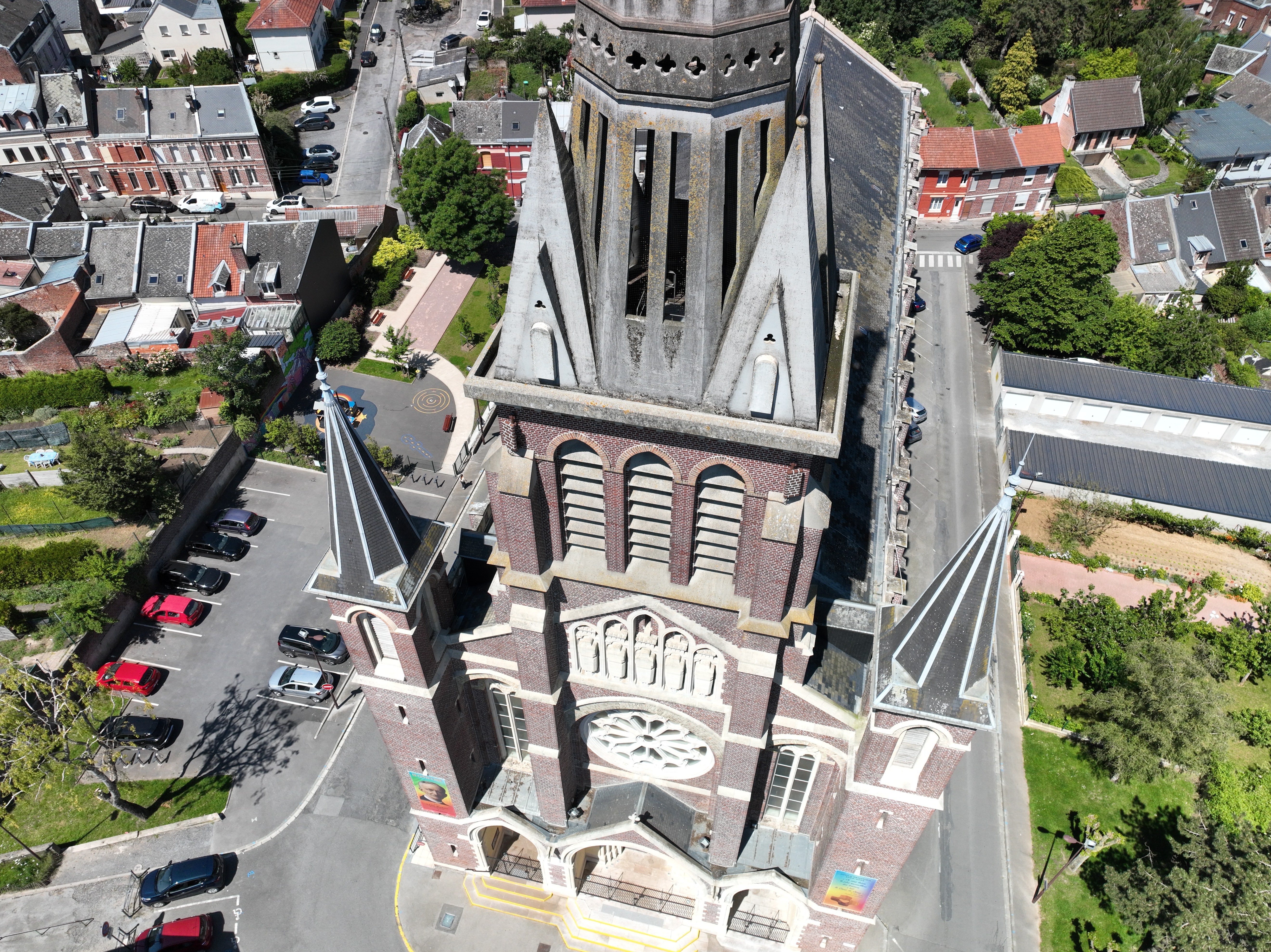

En pratique : le drone effectue une mission planifiée autour de l'édifice, avec des passes horizontales et verticales qui garantissent un recouvrement suffisant entre chaque image généralement 70 à 80% de superposition. Le logiciel de photogrammétrie reconstruit ensuite la géométrie à partir des points communs détectés entre les images. Le résultat est un nuage de points dense, puis un maillage 3D texturé, qui représente la façade avec une précision de l'ordre du centimètre selon les conditions de vol et la résolution du capteur.
Ce n'est pas un simple relevé visuel. C'est un document métrique on peut mesurer, couper, sectionner, exporter vers un logiciel CAO ou BIM. Un architecte peut travailler dessus exactement comme il travaillerait sur un relevé topographique traditionnel.
Le problème de départ : comment inspecter ce qu'on ne peut pas atteindre
Sur un bâtiment ordinaire, inspecter une façade fissurée ou une corniche dégradée est déjà compliqué. Sur un monument historique classé, ça devient un vrai casse-tête logistique. L'édifice est souvent en centre-ville ou dans un espace contraint. La façade fait vingt, trente, parfois cinquante mètres. Les pierres sont fragiles. Et poser un échafaudage sur un monument protégé demande des autorisations, du temps et un budget qui peut facilement dépasser le coût de la restauration elle-même sur des petites sections.
Résultat classique : les maîtres d'œuvre et les architectes des bâtiments de France travaillent longtemps avec des informations partielles. On repère ce qu'on voit depuis le sol à la jumelle, on complète avec quelques photos prises depuis une nacelle mobilisée pour l'occasion, et on s'en remet à l'expérience pour estimer ce qu'on ne voit pas.
Le drone change cette équation. Pas parce qu'il est "innovant" mais parce qu'il permet d'aller physiquement là où ni l'œil ni la caméra ne pouvaient aller, en quelques heures, sans toucher à la pierre.
Ce qu'est la photogrammétrie et ce qu'elle n'est pas
La photogrammétrie, c'est la technique qui consiste à reconstruire une géométrie 3D à partir d'une série de photographies prises sous des angles différents. Le principe est connu depuis longtemps c'est la même logique que la vision stéréoscopique humaine. Ce que le drone apporte, c'est la capacité de collecter ces photographies à n'importe quelle hauteur, sous n'importe quel angle, avec une couverture exhaustive de la surface à modéliser.
En pratique : le drone effectue une mission planifiée autour de l'édifice, avec des passes horizontales et verticales qui garantissent un recouvrement suffisant entre chaque image généralement 70 à 80% de superposition. Le logiciel de photogrammétrie reconstruit ensuite la géométrie à partir des points communs détectés entre les images. Le résultat est un nuage de points dense, puis un maillage 3D texturé, qui représente la façade avec une précision de l'ordre du centimètre selon les conditions de vol et la résolution du capteur.
Ce n'est pas un simple relevé visuel. C'est un document métrique on peut mesurer, couper, sectionner, exporter vers un logiciel CAO ou BIM. Un architecte peut travailler dessus exactement comme il travaillerait sur un relevé topographique traditionnel.
"Le drone ne remplace pas l'œil de l'architecte. Il lui donne accès à ce que cet œil ne pouvait pas voir sans mobiliser trois semaines de levage."
Romain AGOULON
Pilotes drone certifiés EASA A1/A2/A3 - CATS STS01/STS02 - Inspection technique
"Le drone ne remplace pas l'œil de l'architecte. Il lui donne accès à ce que cet œil ne pouvait pas voir sans mobiliser trois semaines de levage."
Romain AGOULON
Pilotes drone certifiés EASA A1/A2/A3 - CATS STS01/STS02 - Inspection technique
Les contraintes réglementaires sur les monuments historiques
Faire voler un drone autour d'une cathédrale ou d'un château classé n'est pas une opération libre. Plusieurs couches réglementaires s'appliquent simultanément, et les ignorer expose à des sanctions et à l'invalidation de la mission.
La première contrainte est aéronautique. En France, les monuments historiques sont souvent situés en zone urbaine dense ou à proximité d'espaces contrôlés. Les vols nécessitent une autorisation, parfois une coordination avec les services de navigation aérienne selon l'altitude et le périmètre. Les scénarios CATS Open A2, STS01 et STS02, qui permettent des vols au-dessus de zones peuplées avec des équipements certifiés, sont souvent mobilisés pour ce type de mission.
La deuxième contrainte est patrimoniale. Voler à proximité immédiate d'un monument classé peut nécessiter l'accord du gestionnaire du site, de l'Architecte des Bâtiments de France et parfois de la DRAC. Ces autorisations prennent du temps elles doivent être anticipées, pas demandées le matin de la mission.
La troisième contrainte est opérationnelle. Les façades de pierre ancienne sont sensibles aux turbulences générées par le drone à courte distance. Un pilote expérimenté sait maintenir une distance de sécurité suffisante pour la collecte d'images tout en préservant l'intégrité de la surface et connaît les conditions de vent qui rendent la mission impossible sans risque pour l'édifice.
Ce que le modèle 3D permet concrètement au maître d'œuvre
Un nuage de points bien produit n'est pas une jolie image de synthèse. C'est un outil de travail.
Le maître d'œuvre peut en extraire des coupes précises pour analyser les déformations d'une voûte ou d'un arc-boutant. Il peut mesurer les fissures, quantifier les zones de décollement d'enduit, identifier les pierres de taille à remplacer et estimer les volumes de matériaux nécessaires. Il peut comparer deux relevés effectués à des années d'intervalle pour mesurer l'évolution des désordres ce qui est particulièrement utile pour le suivi des édifices soumis à des mouvements différentiels ou à des infiltrations chroniques.
Le modèle peut être intégré dans un logiciel BIM pour préparer le dossier de consultation des entreprises, ou exporté en formats standards vers les outils de l'équipe de maîtrise d'œuvre. Certains maîtres d'œuvre l'utilisent aussi pour les présentations auprès des maîtres d'ouvrage communes, diocèses, collectivités qui comprennent immédiatement l'état de l'édifice en naviguant dans le modèle 3D, là où un rapport écrit restait abstrait.
Les contraintes réglementaires sur les monuments historiques
Faire voler un drone autour d'une cathédrale ou d'un château classé n'est pas une opération libre. Plusieurs couches réglementaires s'appliquent simultanément, et les ignorer expose à des sanctions et à l'invalidation de la mission.
La première contrainte est aéronautique. En France, les monuments historiques sont souvent situés en zone urbaine dense ou à proximité d'espaces contrôlés. Les vols nécessitent une autorisation, parfois une coordination avec les services de navigation aérienne selon l'altitude et le périmètre. Les scénarios CATS Open A2, STS01 et STS02, qui permettent des vols au-dessus de zones peuplées avec des équipements certifiés, sont souvent mobilisés pour ce type de mission.
La deuxième contrainte est patrimoniale. Voler à proximité immédiate d'un monument classé peut nécessiter l'accord du gestionnaire du site, de l'Architecte des Bâtiments de France et parfois de la DRAC. Ces autorisations prennent du temps elles doivent être anticipées, pas demandées le matin de la mission.
La troisième contrainte est opérationnelle. Les façades de pierre ancienne sont sensibles aux turbulences générées par le drone à courte distance. Un pilote expérimenté sait maintenir une distance de sécurité suffisante pour la collecte d'images tout en préservant l'intégrité de la surface et connaît les conditions de vent qui rendent la mission impossible sans risque pour l'édifice.
Ce que le modèle 3D permet concrètement au maître d'œuvre
Un nuage de points bien produit n'est pas une jolie image de synthèse. C'est un outil de travail.
Le maître d'œuvre peut en extraire des coupes précises pour analyser les déformations d'une voûte ou d'un arc-boutant. Il peut mesurer les fissures, quantifier les zones de décollement d'enduit, identifier les pierres de taille à remplacer et estimer les volumes de matériaux nécessaires. Il peut comparer deux relevés effectués à des années d'intervalle pour mesurer l'évolution des désordres ce qui est particulièrement utile pour le suivi des édifices soumis à des mouvements différentiels ou à des infiltrations chroniques.
Le modèle peut être intégré dans un logiciel BIM pour préparer le dossier de consultation des entreprises, ou exporté en formats standards vers les outils de l'équipe de maîtrise d'œuvre. Certains maîtres d'œuvre l'utilisent aussi pour les présentations auprès des maîtres d'ouvrage communes, diocèses, collectivités qui comprennent immédiatement l'état de l'édifice en naviguant dans le modèle 3D, là où un rapport écrit restait abstrait.
Ce que ça ne remplace pas et pourquoi c'est important de le dire
Le modèle 3D issu de photogrammétrie drone est un document de référence métrique. Ce n'est pas un diagnostic structurel. Il donne une image fidèle de la géométrie et de l'état de surface visible il ne dit pas ce qui se passe à l'intérieur de la pierre, dans les joints, dans les structures cachées.
Un relevé photogrammétrique bien produit indique où regarder. Il ne remplace pas l'expertise d'un lapidaire, d'un ingénieur structure ou d'un architecte spécialisé qui interprète ce qu'il voit. C'est un support de travail, pas une conclusion.
De la même façon, la qualité du modèle dépend directement de la qualité du plan de vol et des conditions de collecte. Un recouvrement insuffisant entre les images, un vol par vent fort, une lumière rasante qui sature les capteurs ou une façade très réfléchissante chacun de ces facteurs dégrade la reconstruction. La planification de mission sur un monument historique demande autant de rigueur que l'exécution du vol lui-même.
Pour les sites les plus complexes édifices très hauts, espaces confinés, surfaces réfléchissantes ou zones soumises à des restrictions aériennes strictes la combinaison photogrammétrie visible et thermographie infrarouge aérienne peut apporter des informations complémentaires : la photogrammétrie modélise la géométrie, la thermographie révèle les zones d'infiltration, les ponts thermiques et les désolidarisations d'enduit qui ne sont pas visibles en lumière naturelle.
Questions fréquentes
Peut-on faire voler un drone autour d'un monument historique classé sans autorisation ?
Non. Les vols à proximité de monuments historiques sont soumis aux réglementations aéronautiques et peuvent nécessiter des autorisations patrimoniales spécifiques selon la classification du site et sa localisation. Ces démarches doivent être anticipées avant la mission, avec un délai variable selon les interlocuteurs institutionnels concernés.
Quelle précision peut-on attendre d'un relevé photogrammétrique par drone ?
En conditions favorables bonne luminosité, vent faible, capteur adapté la précision d'un modèle photogrammétrique drone est de l'ordre du centimètre à quelques centimètres selon la distance de vol et la résolution du capteur embarqué. Cette précision est suffisante pour la plupart des relevés d'état et des avant-projets de restauration, mais doit être validée selon les exigences spécifiques du maître d'œuvre.
Quelle différence entre un relevé photogrammétrique drone et un scanner laser terrestre ?
Le scanner laser terrestre produit des nuages de points très denses et précis depuis des positions fixes au sol. Il couvre bien les surfaces horizontales et basses, mais mal les parties hautes des façades. Le drone photogrammétrique couvre toute la hauteur de l'édifice avec une vue frontale, mais avec une précision moindre que le scanner laser à courte distance. Les deux approches sont souvent complémentaires sur les édifices de grande hauteur.
La thermographie peut-elle être combinée avec le relevé photogrammétrique ?
Oui. Sur un même vol ou des vols distincts selon les contraintes du site, la thermographie infrarouge aérienne détecte les anomalies non visibles en lumière naturelle, infiltrations, désolidarisations, ponts thermiques pendant que la photogrammétrie construit le modèle géométrique de référence. Les deux datasets peuvent être superposés pour une analyse croisée.
Ce que ça ne remplace pas et pourquoi c'est important de le dire
Le modèle 3D issu de photogrammétrie drone est un document de référence métrique. Ce n'est pas un diagnostic structurel. Il donne une image fidèle de la géométrie et de l'état de surface visible il ne dit pas ce qui se passe à l'intérieur de la pierre, dans les joints, dans les structures cachées.
Un relevé photogrammétrique bien produit indique où regarder. Il ne remplace pas l'expertise d'un lapidaire, d'un ingénieur structure ou d'un architecte spécialisé qui interprète ce qu'il voit. C'est un support de travail, pas une conclusion.
De la même façon, la qualité du modèle dépend directement de la qualité du plan de vol et des conditions de collecte. Un recouvrement insuffisant entre les images, un vol par vent fort, une lumière rasante qui sature les capteurs ou une façade très réfléchissante chacun de ces facteurs dégrade la reconstruction. La planification de mission sur un monument historique demande autant de rigueur que l'exécution du vol lui-même.
Pour les sites les plus complexes édifices très hauts, espaces confinés, surfaces réfléchissantes ou zones soumises à des restrictions aériennes strictes la combinaison photogrammétrie visible et thermographie infrarouge aérienne peut apporter des informations complémentaires : la photogrammétrie modélise la géométrie, la thermographie révèle les zones d'infiltration, les ponts thermiques et les désolidarisations d'enduit qui ne sont pas visibles en lumière naturelle.
Questions fréquentes
Peut-on faire voler un drone autour d'un monument historique classé sans autorisation ?
Non. Les vols à proximité de monuments historiques sont soumis aux réglementations aéronautiques et peuvent nécessiter des autorisations patrimoniales spécifiques selon la classification du site et sa localisation. Ces démarches doivent être anticipées avant la mission, avec un délai variable selon les interlocuteurs institutionnels concernés.
Quelle précision peut-on attendre d'un relevé photogrammétrique par drone ?
En conditions favorables bonne luminosité, vent faible, capteur adapté la précision d'un modèle photogrammétrique drone est de l'ordre du centimètre à quelques centimètres selon la distance de vol et la résolution du capteur embarqué. Cette précision est suffisante pour la plupart des relevés d'état et des avant-projets de restauration, mais doit être validée selon les exigences spécifiques du maître d'œuvre.
Quelle différence entre un relevé photogrammétrique drone et un scanner laser terrestre ?
Le scanner laser terrestre produit des nuages de points très denses et précis depuis des positions fixes au sol. Il couvre bien les surfaces horizontales et basses, mais mal les parties hautes des façades. Le drone photogrammétrique couvre toute la hauteur de l'édifice avec une vue frontale, mais avec une précision moindre que le scanner laser à courte distance. Les deux approches sont souvent complémentaires sur les édifices de grande hauteur.
La thermographie peut-elle être combinée avec le relevé photogrammétrique ?
Oui. Sur un même vol ou des vols distincts selon les contraintes du site, la thermographie infrarouge aérienne détecte les anomalies non visibles en lumière naturelle, infiltrations, désolidarisations, ponts thermiques pendant que la photogrammétrie construit le modèle géométrique de référence. Les deux datasets peuvent être superposés pour une analyse croisée.
